Sin anormalidad
El módulo funciona con normalidad. Se vigila en la próxima inspección.
Inspección conforme a IEC TS 62446-3 · termógrafo certificado nivel 2

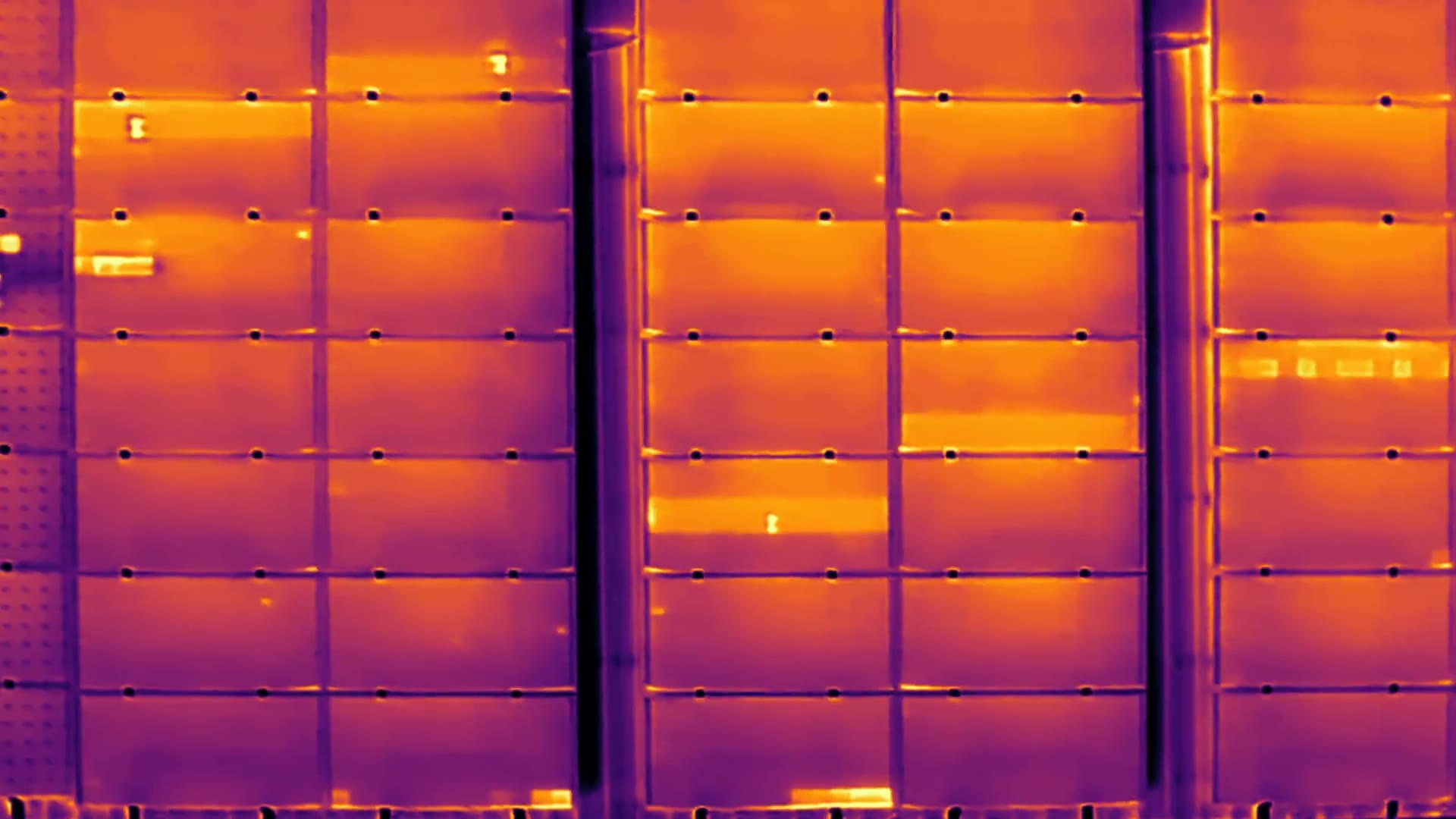

Termografía con dron para plantas fotovoltaicas: localiza cada anomalía antes de que sea una avería
Volamos tu planta con cámara térmica radiométrica y analizamos cada módulo imagen a imagen. Recibes un informe conforme a la norma, un visor interactivo y los datos en CSV, con cada anomalía localizada, clasificada y con su acción recomendada.
Propuesta en menos de 24 h · La planta sigue produciendo durante el vuelo
- Distribuidor oficial SolarCleano y Chemitek
- ISO 14001
- Inscritos en el REA
- Más de 30 años de experiencia
- Respuesta en menos de 24 h
Operador UAS habilitado por AESA para categoría abierta y específica (escenarios estándar STS-01 y STS-02), con seguro de responsabilidad civil.
Puntos calientes en paneles solares
Qué detecta una inspección termográfica con dron
Organizamos los hallazgos en tres grupos según la acción recomendada y la clase de anormalidad (CoA).
La termografía identifica patrones térmicos y su gravedad. En las anomalías de origen eléctrico, la causa la determina un técnico con comprobaciones en campo.
Se resuelve limpiando o retirando la causa
Se confirma con la imagen visible.
- SuciedadCoA 1–2
Puntos calientes, normalmente en el borde inferior del módulo. Limpiar

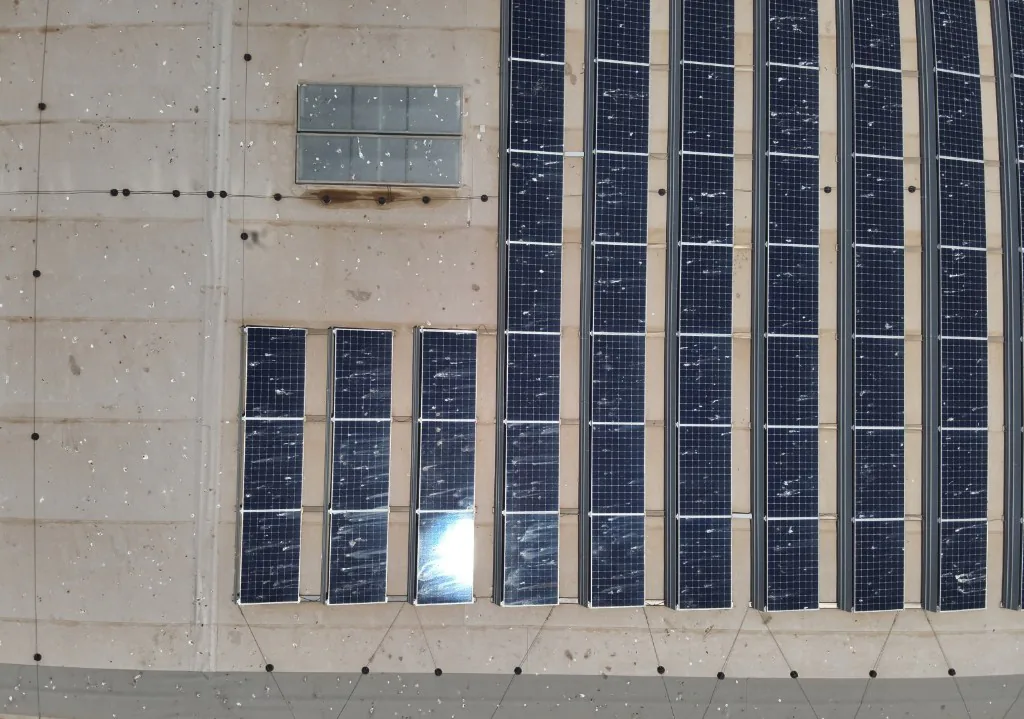

- Excrementos de avesCoA 1–2
Puntos calientes sobre depósitos visibles. Limpiar
- Suciedad adheridaCoA 2
Restos industriales, cal o líquenes que la lluvia no quita. Limpieza especial

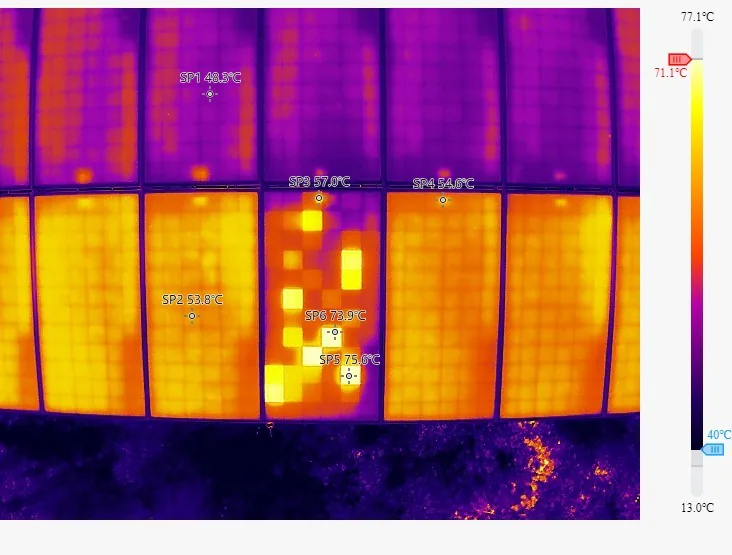

Termograma con puntos calientes en módulos por suciedad o deposición
1 / 2
- VegetaciónCoA 1–2
Calentamiento que coincide con la sombra de las plantas. Desbrozar
- SombrasCoA 1–2
De elementos del edificio, otras filas, cables o estructuras temporales. Seguimiento
- Aves posadas u objetosCoA 1
Sobre el módulo en el momento del vuelo. Se documenta
Posible defecto del módulo
Sin causa externa visible.
- Punto caliente en célulaCoA 2–3
Por microfisura, defecto interno o célula de menor rendimiento. Se confirma con electroluminiscencia.
- Rastros tipo «snail trail»CoA 2
Suelen indicar microfisuras.
- DelaminaciónCoA 2–3
Separación de capas o burbujas visibles.

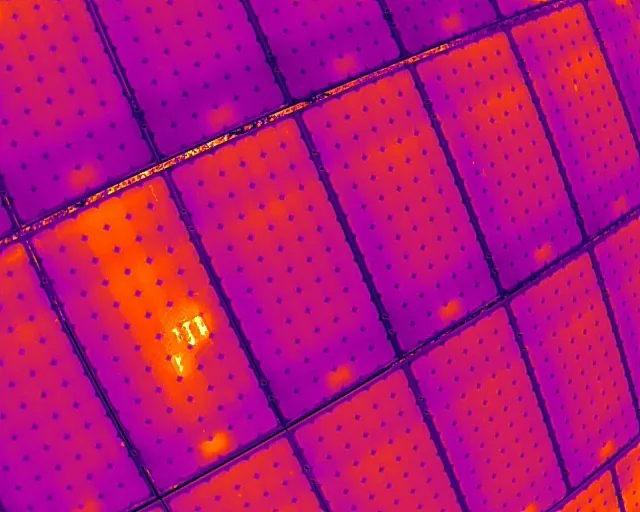

Termograma con punto caliente en célula por posible defecto del módulo
1 / 2

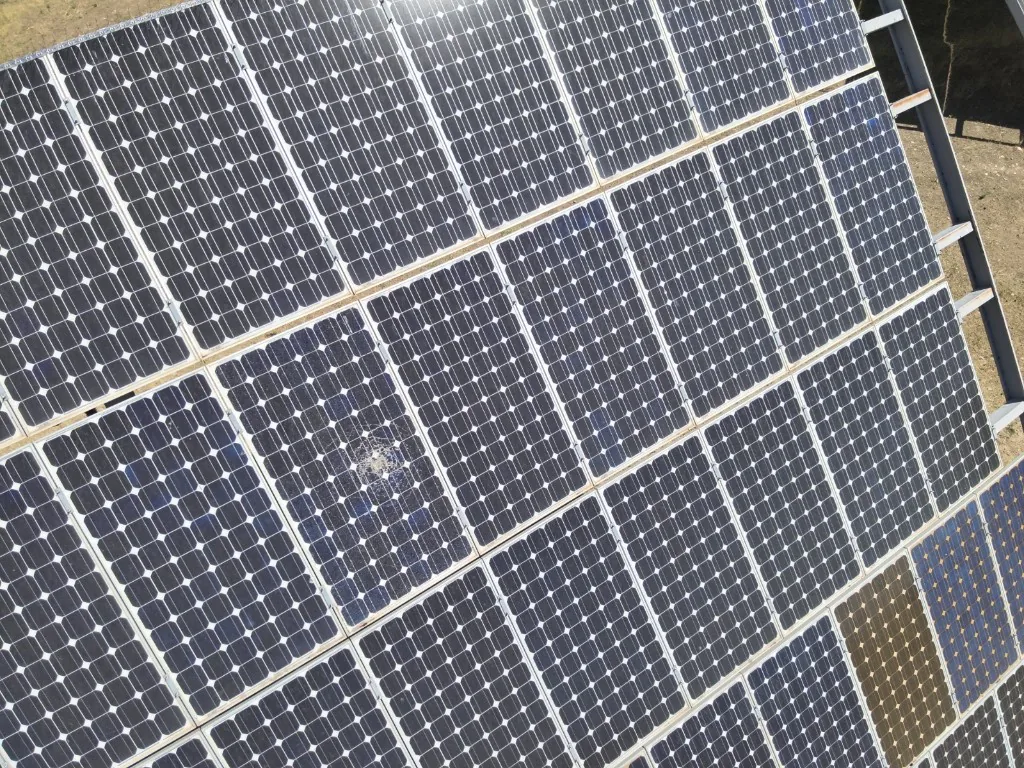

- Vidrio rotoCoA 3
Siempre CoA 3 por riesgo eléctrico.
- Uniones entre célulasCoA 2–3
Línea o punto caliente por soldaduras defectuosas, conexiones internas rotas o corrosión.
Patrones eléctricos
Siempre requieren la comprobación de un técnico.
- Subcadena caliente uniformeCoA 2–3
1/3 o 2/3 del módulo: diodo de bypass dañado, conexión interna rota o fallo en la caja de conexiones.
- Subcadena caliente irregularCoA 2–3
Posible diodo en cortocircuito.
- Módulo completo calienteCoA 2
Fusible, cable o conector suelto, seccionador abierto, fallo de aislamiento o de caja.
- String completo calienteCoA 3
Fusible de string, cableado, caja de combinación o inversor.

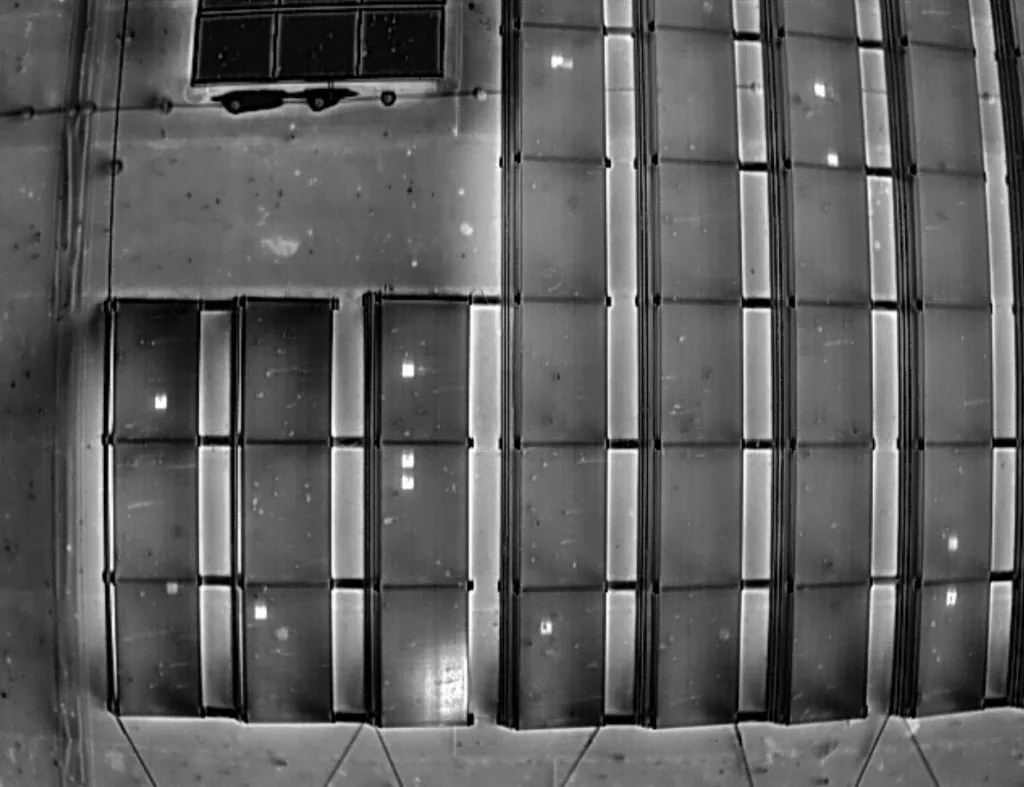

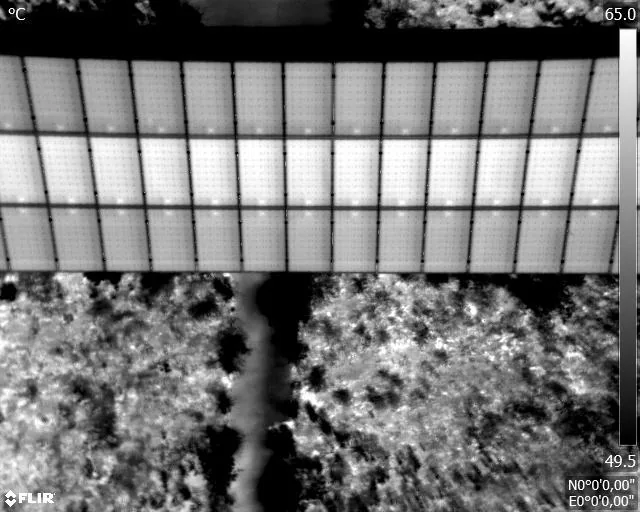

Termograma en escala de grises con varios puntos calientes en la matriz de módulos
1 / 2
- Caja de conexiones calienteCoA 2–3
Más que en los módulos vecinos: terminal defectuoso, diodo, corrosión o mal sellado.
- Extremo negativo del stringCoA 2
Calentamiento moderado en los módulos del extremo negativo: posible PID.
- Calentamiento difuso con amarillamientoCoA 1–2
Posible envejecimiento del encapsulante.
Otros patrones se documentan y quedan pendientes de confirmación con otros ensayos por parte del cliente.
Clases de anormalidad
Qué significa CoA 1, 2 y 3
Anormalidad térmica leve o moderada
Comprobar la causa y corregir en un plazo razonable.
Anormalidad con riesgo para la seguridad
Riesgo de incendio o de choque eléctrico. Dejar fuera de servicio y reparar con urgencia.
- En la inspección simplificada, la clase se asigna por tipo de anomalía y patrón térmico con criterio estándar. Un vidrio roto es siempre CoA 3.
- En la detallada, la clase se ajusta con la temperatura medida.
- Las causas externas que se resuelven limpiando no suben de clase aunque calienten.
- Los defectos propios del módulo sí se escalan según la temperatura.
Inspección termográfica IEC 62446-3
Inspección simplificada o detallada: el mismo vuelo, distinta profundidad
| Incluye | Simplificada | Detallada |
|---|---|---|
| Localización de cada anomalía en el plano | Sí | Sí |
| Revisión sobre la imagen térmica original | Sí | Sí |
| Recortes de imagen térmica y visible, con referencia al fichero original | Sí | Sí |
| Clase CoA | Por tipo y patrón | Ajustada con la temperatura medida |
| Salto térmico ΔT normalizado a 1.000 W/m² | — | Sí |
| Parámetros de medida documentados: emisividad, temperatura reflejada, distancia y humedad | — | Sí |
| Imágenes originales completas en el informe | — | Sí |
| Para qué sirve | Estado general y planificación del mantenimiento | Base para una reclamación al fabricante o una decisión de inversión |
Inspección simplificada
- Localización de cada anomalía en el planoSí
- Revisión sobre la imagen térmica originalSí
- Recortes térmicos y visibles con referencia al ficheroSí
- Clase CoAPor tipo y patrón
- Salto térmico ΔT normalizadoNo incluido
- Parámetros de medida documentadosNo incluido
- Imágenes originales completasNo incluido
- Para qué sirveEstado general y planificación del mantenimiento
Inspección detallada
- Localización de cada anomalía en el planoSí
- Revisión sobre la imagen térmica originalSí
- Recortes térmicos y visibles con referencia al ficheroSí
- Clase CoAAjustada con la temperatura medida
- Salto térmico ΔT normalizado a 1.000 W/m²Sí
- Parámetros de medida documentadosSí
- Imágenes originales completasSí
- Para qué sirveBase para una reclamación al fabricante o una decisión de inversión
Como los datos de campo son los mismos, una inspección simplificada se puede ampliar a detallada después, en toda la planta o solo en las anomalías que interesen, sin volver a volar.
No todos los fabricantes aceptan la termografía con dron como prueba. El nivel detallado aporta la medición en condiciones de norma, que es la base más sólida para iniciar una reclamación o pedir ensayos complementarios.
Entregables
Tres entregables: informe, visor interactivo y datos
Informe conforme a IEC TS 62446-3
Con el certificado del termógrafo nivel 2 como anexo y gráficas de anomalías por clase, por tipo y por zona.

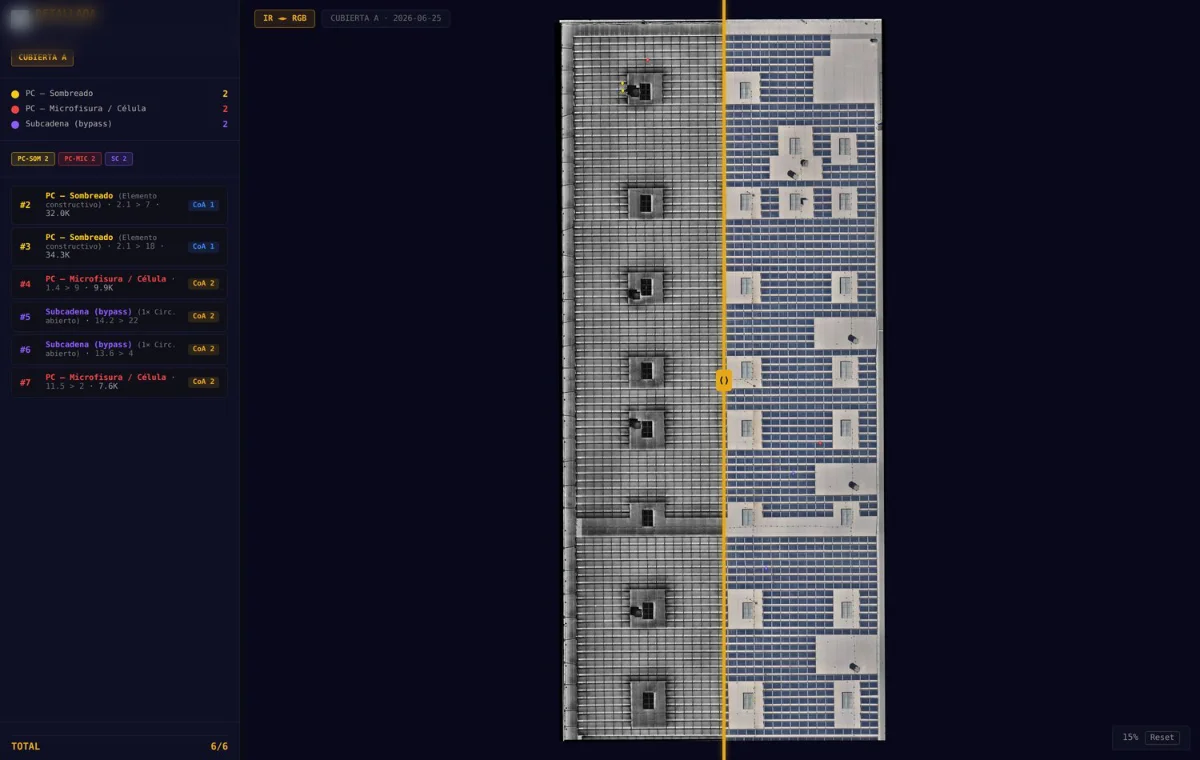

Visor interactivo de la planta
Un único archivo que se abre en cualquier navegador, sin instalar nada. Cortina deslizante entre imagen térmica y visible, y consulta de cada anomalía.
Datos en CSV
La tabla de anomalías, lista para el sistema de mantenimiento de tu empresa.
Cada anomalía aparece localizada en el plano; si nos das el plano eléctrico, la localización llega a inversor, string y módulo. Cada una lleva el patrón térmico detectado, su clase CoA, la imagen térmica y la visible, y la acción recomendada.
El plazo de entrega se confirma en cada propuesta según el tamaño de la instalación, y cuenta desde que se reciben las imágenes del vuelo.
Inspección de módulos fotovoltaicos con dron
Equipo, método y condiciones de vuelo
Equipo
DJI Matrice 4T con cámara térmica radiométrica de 640×512. A la altura de vuelo habitual, una resolución en torno a 2 cm por píxel, dentro de lo que exige la norma.

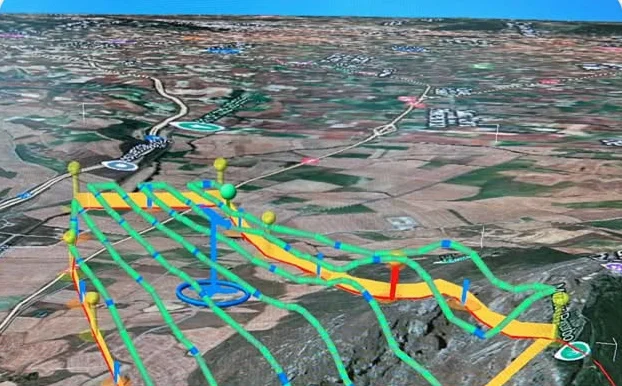

Método
El ortomosaico solo sirve como mapa para localizar. El análisis se hace imagen a imagen sobre los termogramas originales, tomados controlando la velocidad del dron, la inclinación de la cámara y la distancia a los módulos. Lo firma un termógrafo certificado nivel 2.
Condiciones de la norma
- Irradiancia mínima de 600 W/m² sobre los módulos: por eso se vuela en las horas centrales del día.
- Viento máximo de 28 km/h.
- Como mucho, 2/8 del cielo cubierto por cúmulos.
- La planta tiene que estar en funcionamiento y con carga suficiente.
- Si el día no cumple, se reprograma el vuelo para que el informe sea válido conforme a IEC.
1 · Nos mandas los datos
Número de paneles, ubicación y, si lo tienes, el plano.
2 · Fijamos fecha
Según la previsión, para un día que cumpla la norma.
3 · Volamos
Con la planta en producción.
4 · Analizamos y entregamos
Informe, visor y CSV.
Mantenimiento integral
Ver el plan de mantenimientoPrimero limpiar, después inspeccionar
La norma pide módulos limpios o con poca suciedad para inspeccionarlos. La termografía antes de limpiar sirve para ver dónde calienta la suciedad; la de después, con la planta limpia, es la que permite detectar bien los defectos del módulo. Por eso, en el contrato de mantenimiento, la termografía va después de la limpieza de paneles.
Termografía de paneles solares
Para propietarios, fondos, O&M e industria
Propietario de planta
Saber qué está fallando sin recorrer la planta a pie.
Empresa de O&M
Localización a nivel de inversor, string y módulo, y datos en CSV para tu sistema.
Fondo o gestor de activos
Documentar el estado del activo con un informe conforme a norma firmado por un termógrafo certificado.
Industria y logística
Revisar la cubierta solar sin subir a la cubierta.
Por qué Clean Sunny
Por qué nos eligen para la termografía
Termógrafo certificado independiente
El análisis lo firma un termógrafo certificado: el informe refleja el estado real de la planta.
Conforme a IEC TS 62446-3
Operador habilitado por AESA, equipo radiométrico y método conforme a la norma.
Del informe a la acción
El análisis lo firma un termógrafo independiente. Lo que señala que hay que limpiar o desbrozar, podemos hacerlo nosotros. Lo eléctrico queda indicado para tu técnico.
Desde 1992 limpiando estructuras y fachadas para Ferrovial, Dragados, OHL, Copisa y Sorigué.
Precio
Qué determina el precio de una termografía con dron
Número de paneles
La superficie que hay que volar y los termogramas que hay que analizar.
Nivel de inspección
Simplificada o detallada.
Tipo de instalación
Planta en suelo, seguidores o cubierta.
Distancia
El desplazamiento del equipo hasta la planta.
Presupuestamos cada inspección por separado. La propuesta llega en menos de 24 h.
Preguntas frecuentes
Preguntas sobre la termografía con dron
¿Hay que parar la planta?
No. Al contrario: la planta tiene que estar funcionando y con carga suficiente, porque los fallos solo se ven cuando los módulos producen.
¿Qué tengo que preparar?
Acceso a la instalación y una persona de contacto el día de la visita. Si los tienes, los planos y los datos de los módulos. Recomendamos compartir también los datos de producción del día de la inspección.
¿Qué pasa si hace mal tiempo?
Se cambia la fecha. La termografía seguiría mostrando anomalías, pero el informe no cumpliría la norma IEC y no serviría para una reclamación formal. Si lo necesitas igualmente, se hace y queda indicado en el informe.
¿Sirve para reclamar una garantía?
Localizar y documentar el defecto es el primer paso. No todos los fabricantes aceptan la termografía con dron como prueba; el nivel detallado aporta la medición en condiciones de norma, que es la base más sólida para iniciar la reclamación o pedir ensayos complementarios.
¿Qué diferencia hay entre la inspección simplificada y la detallada?
La detallada añade la medición de temperatura de cada anomalía y ajusta su clase con ese dato. Una simplificada se puede ampliar a detallada después, sin volver a volar.
¿Qué significan CoA 1, 2 y 3?
Son las clases de anormalidad de la norma: CoA 1, sin anormalidad; CoA 2, anormalidad a revisar; CoA 3, anormalidad con riesgo para la seguridad.
¿Necesito instalar algún programa para ver los resultados?
No. El visor interactivo es un único archivo que se abre en cualquier navegador.
¿Trabajáis en Portugal?
Sí. Tenemos oficina en Porto y trabajamos en todo Portugal.
